Hydrauliczny stół do pakowania do 350 kg z regulacją wysokości TA4

ErgoSwiss

Hydrauliczny stół do pakowania do 350 kg z regulacją wysokości TA4

Name: Hydrauliczny stół do pakowania do 350 kg z regulacją wysokości TA4
Brand: ErgoSwiss
Price: 11814.15 PLN
Availability: InStock

Symbol: TA4-U350-Sx-x-Rx

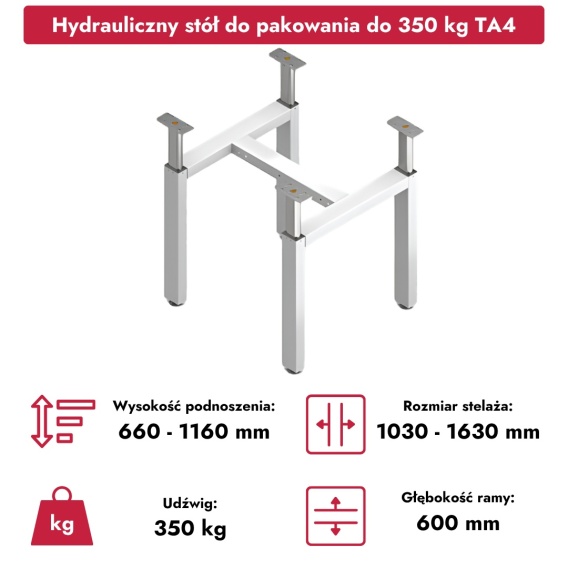

Hydrauliczny stół do pakowania TA4 na czterech nogach, z regulacją wysokości. Wysokość blatu 1060-1160 mm (skok 400/500 mm), udźwig do 350 kg. Maksymalna stabilność.

Dostępność: Na zamówienie 0 szt.

Cena: 11814.15

szt.

Zamówienie telefoniczne: +48 515 525 412 Zostaw telefon

Wysyłka w ciągu: na zamówienie

Cena przesyłki:

Więcej o produkcie

Udźwig:

350 kg

Kolor:

Srebrne aluminium RAL 9006

Hydrauliczny stół do pakowania do 350 kg z regulacją wysokości TA4

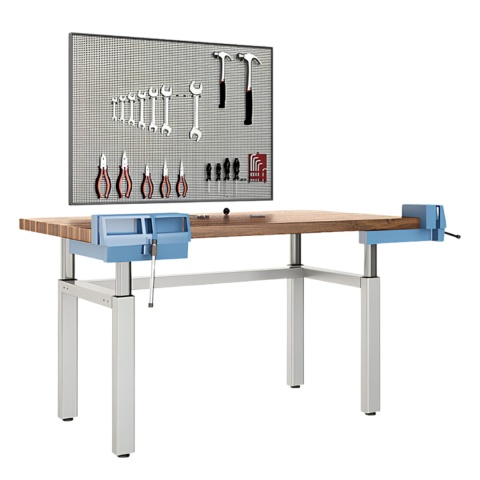

Hydrauliczny stół do pakowania i prac warsztatowych na ramie TA4, z imadłami i tablicą narzędziową

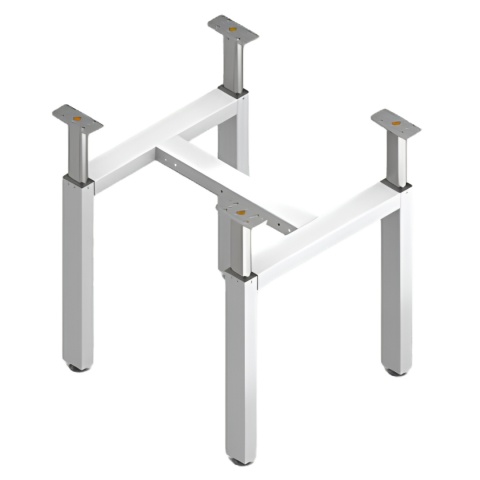

Hydrauliczny stół do pakowania TA4 to czteronożna rama zapewniająca maksymalną stabilność na stanowiskach pakowania, magazynowych i montażowych. Udźwig do 350 kg, wysokość blatu 1060-1160 mm (zakres regulacji 400 lub 500 mm - zależnie od wybranej nogi). Napęd korbą ręczną lub silnikiem elektrycznym.

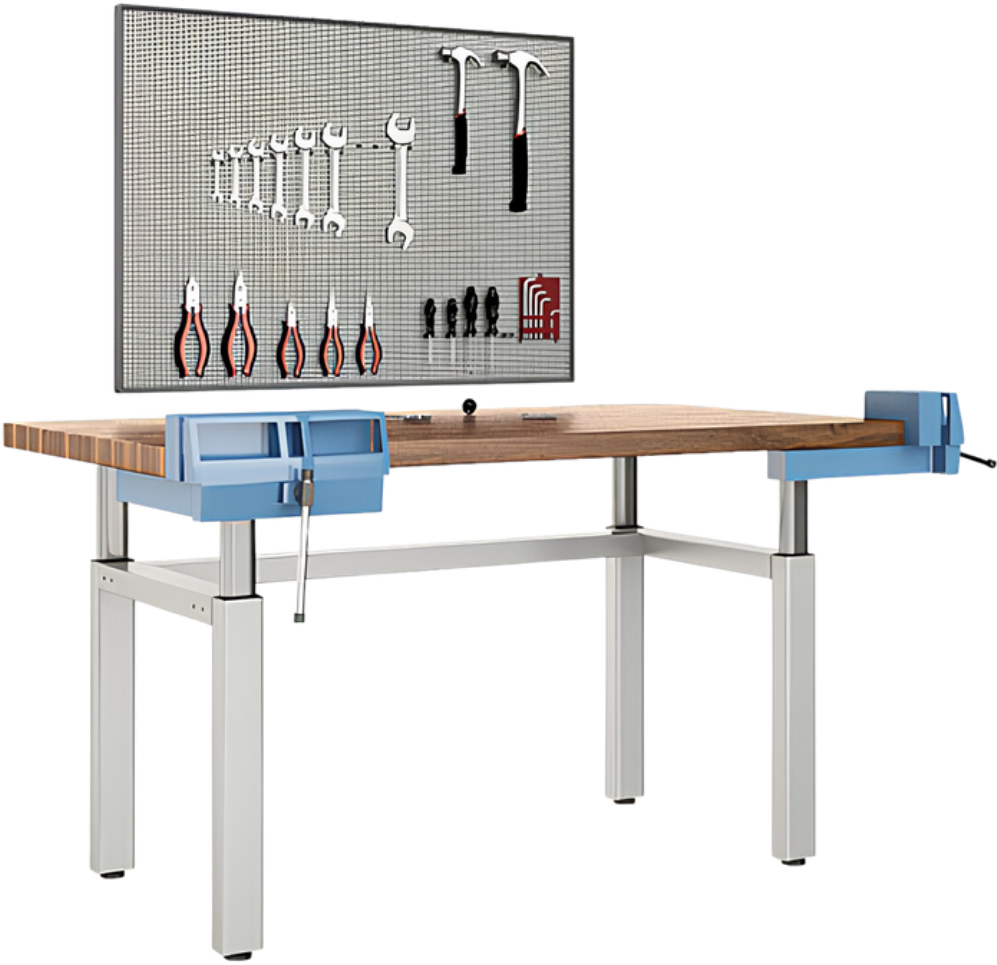

Porównanie ram hydraulicznych TA2 (2 nogi) i TA4 (4 nogi)

Modularna konstrukcja: 4 nogi, wsporniki blatu, poprzeczki i podstawki. Szerokość stanowiska 1030-1630 mm.

Kluczowe cechy

✅ Udźwig do 350 kg
✅ Zakres regulacji wysokości: 400 / 500 mm
✅ Napęd: korba ręczna lub silnik elektryczny
✅ Maksymalna stabilność - 4 stalowe nogi
✅ Modularna, szerokość 1030-1630 mm

Co wchodzi w zestaw

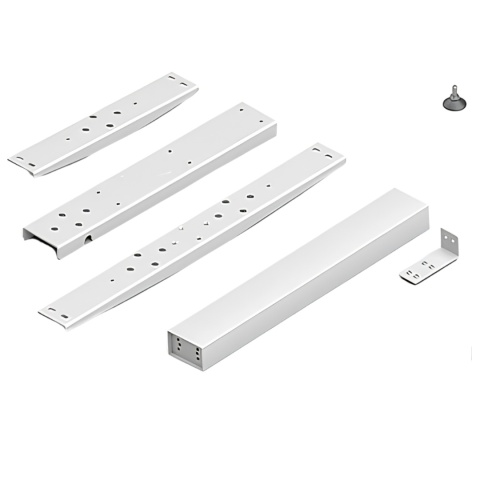

rama podstawy TA4 (4 nogi, wsporniki blatu, poprzeczki, podstawki) - dostawa w częściach, do samodzielnego montażu,
komplet śrub i elementów montażowych do zamocowania blatu,
wąż hydrauliczny 4 m, fabrycznie zamontowany do każdej nogi, odpowietrzony,
instrukcja montażu i obsługi.

Uwaga: zestaw nie zawiera blatu ani napędu (korby ręcznej lub zespołu silnika elektrycznego) - te elementy dobierasz osobno.

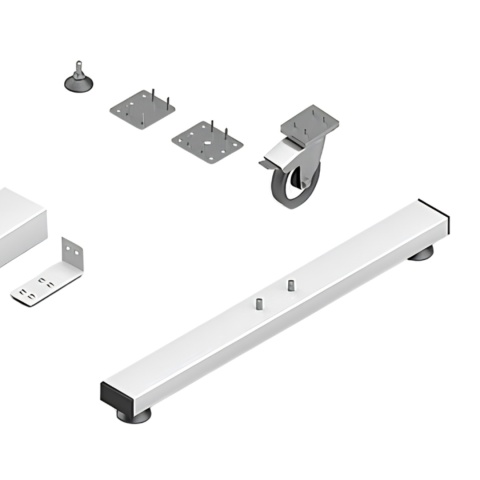

Dostępne akcesoria (dokupowane osobno)

regulowane stopki - guma lub aluminium,
kółka z blokadą,
nogi stołu z płytami montażowymi po obu stronach,
dodatkowe poprzeczki (dostępne długości: 550/750/950/1150/1550 mm), stopki i płyty podstawy.

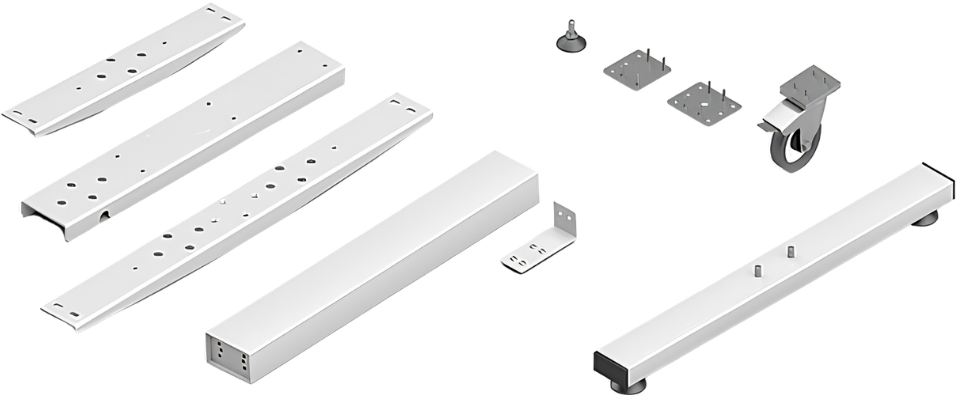

Akcesoria do ramy TA4: wsporniki, poprzeczki, stopki, kółka

Parametry:

Udźwig:

350 kg

Kolor:

Srebrne aluminium RAL 9006

Hydrauliczny stół do pakowania do 350 kg z regulacją wysokości TA4

Zakres regulacji wysokości	1060-1160 mm (skok 400/500 mm - wybór przy zamówieniu)
Szerokość ramy	1030 / 1230 / 1630 mm
Udźwig	do 350 kg
Typ napędu	korba ręczna (5 mm/obrót) lub silnik elektryczny (15 mm/s, dokupywany osobno)
Minimalna siła zwrotna	ok. 40 kg łącznie (blat + wyposażenie) - wymagane, by system mógł się cofnąć
Kolor / wykończenie	RAL 9006 srebrne aluminium (jedyny dostępny kolor)
Materiał nóg	stalowe rurki, ocynkowana rurka prowadnicy na łożyskach
Płyn hydrauliczny	klasy spożywczej
Maks. obciążenie nogi	1500 N (TA14)
Maks. moment gnący	statyczny 400 Nm, dynamiczny 100 Nm
Głębokość ramy	600 mm
Długość poprzeczki	550 / 750 / 950 / 1150 / 1550 mm

Instrukcja montażu

Rama TA4 dostarczana jest w częściach - montaż wymaga podstawowych narzędzi warsztatowych. Poniżej instrukcja montażu w formie PDF i video od producenta.

Pełna instrukcja montażu (PDF): Instrukcja montażu TA (PDF)

Instrukcja montażu w formie video:

Rysunki techniczne

Wszystkie wymiary i informacje techniczne dostępne są w rysunku technicznym udostępnionym poniżej.

Wariant	Rysunek techniczny stelaża
Rama TA4 (350 kg) - wszystkie szerokości (1030/1230/1630 mm)

Certyfikaty

Producent (Ergoswiss AG) oświadcza, że dla niekompletnej maszyny "hydrauliczny system podnoszenia", obejmującej m.in. wariant z nogą stołu TA, zastosowano i spełniono zasadnicze wymagania Rozporządzenia Maszynowego (UE) 2023/1230, zgodnie z normami zharmonizowanymi EN 1005, EN ISO 12100, EN 55014, EN 60335, EN 60204, EN 61000 i EN 62233.

Produkt spełnia również wymagania dyrektywy 89/391/EWG (bezpieczeństwo i higiena pracy), rozporządzenia 2023/988/UE (ogólne bezpieczeństwo produktów), dyrektywy 2014/30/UE (kompatybilność elektromagnetyczna) oraz dyrektywy 2014/35/UE (niskonapięciowej).

Ważne: ta niekompletna maszyna (rama TA4) może zostać uruchomiona dopiero po stwierdzeniu, że maszyna, w której zostanie zamontowana (czyli gotowe stanowisko z blatem), spełnia wymagania Rozporządzenia Maszynowego (UE) 2023/1230, oraz po zastosowaniu się do instrukcji montażu i obsługi producenta.

Pełna deklaracja (PDF, EN): Deklaracja włączenia maszyny WE - system hydrauliczny
Certyfikat systemu zarządzania jakością: ISO 9001

Modele 3D ramy hydraulicznej TA4 (350 kg)

Projektujesz stanowisko pracy lub integrujesz ramę z własną konstrukcją? Modele 3D (format STP) ramy TA4 dostępne są do pobrania bezpośrednio od producenta, osobno dla każdej szerokości:

Potrzebujesz innego formatu pliku lub masz pytania techniczne? Napisz do nas: biuro@meble-ruchome.pl
