Hydrauliczne stanowisko montażowe TA2 w wersji wzmocnionej do 500 kg. Wysokość blatu 1100 mm (skok 400 mm). Modularna konstrukcja, dostawa w częściach.

Dostępność: Na zamówienie 0 szt.

Cena: 7361.55

szt.

Zamówienie telefoniczne: +48 515 525 412 Zostaw telefon

Wysyłka w ciągu: na zamówienie

Cena przesyłki:

Więcej o produkcie

Udźwig:

500 kg

Kolor:

Srebrne aluminium RAL 9006

Hydrauliczne stanowisko montażowe do 500 kg z regulacją wysokości TA2

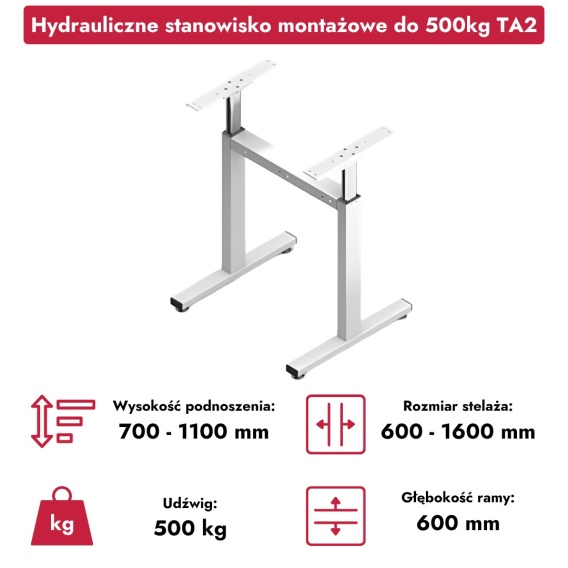

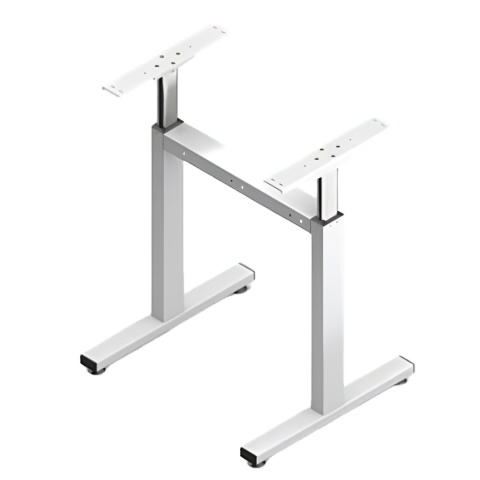

Hydrauliczna dwunożna rama TA2 (wersja 500 kg)

Hydrauliczne stanowisko montażowe TA2 w wersji wzmocnionej to dwunożna rama do cięższych prac montażowych i stołów roboczych z regulacją wysokości. Udźwig do 500 kg, wysokość blatu 1100 mm (skok 400 mm). Napęd korbą ręczną lub silnikiem elektrycznym.

Modularna konstrukcja: noga, wsporniki blatu, poprzeczka i podstawki. Szerokość stanowiska dopasujesz do przestrzeni w zakresie 600-1600 mm.

Kluczowe cechy

✅ Udźwig do 500 kg
✅ Zakres regulacji wysokości: 400 mm (700-1100 mm)
✅ Napęd: korba ręczna lub silnik elektryczny
✅ Modularna, szerokość 600-1600 mm
✅ Wzmocnione stalowe nogi z prowadnicą na łożyskach

Co wchodzi w zestaw

rama podstawy TA2 (2 nogi wzmocnione, wsporniki blatu, poprzeczka, podstawki) - dostawa w częściach, do samodzielnego montażu,
komplet śrub i elementów montażowych do zamocowania blatu,
wąż hydrauliczny 4 m, fabrycznie zamontowany do nogi, odpowietrzony,
instrukcja montażu i obsługi.

Uwaga: zestaw nie zawiera blatu ani napędu (korby ręcznej lub zespołu silnika elektrycznego) - te elementy dobierasz osobno.

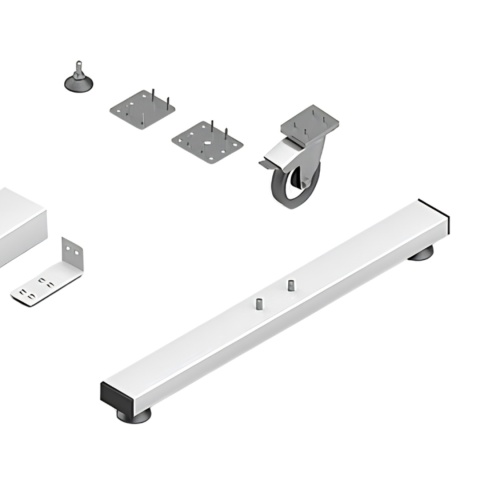

Dostępne akcesoria (dokupowane osobno)

regulowane stopki - guma lub aluminium,
kółka z blokadą,
nogi stołu z płytami montażowymi po obu stronach,
dodatkowe poprzeczki, stopki i płyty podstawy.

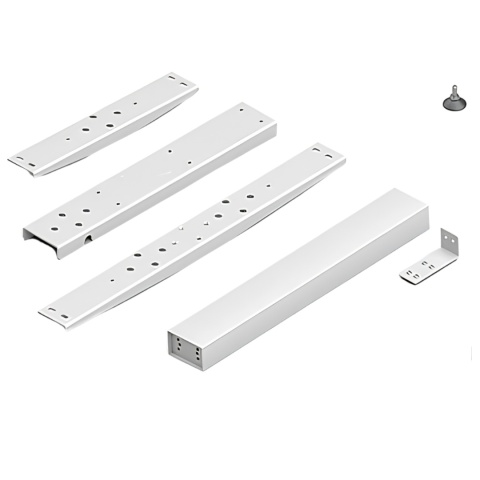

Akcesoria do ramy TA2: wsporniki, poprzeczki, stopki, kółka

Parametry:

Udźwig:

500 kg

Kolor:

Srebrne aluminium RAL 9006

Hydrauliczne stanowisko montażowe do 500 kg z regulacją wysokości TA2

Zakres regulacji wysokości	700-1100 mm (skok 400 mm)
Szerokość ramy	600 / 1000 / 1200 / 1600 mm
Udźwig	do 500 kg
Typ napędu	korba ręczna (3 mm/obrót) lub silnik elektryczny (9 mm/s, dokupywany osobno)
Minimalna siła zwrotna	ok. 29 kg łącznie (blat + wyposażenie) - wymagane, by system mógł się cofnąć
Kolor / wykończenie	RAL 9006 srebrne aluminium (jedyny dostępny kolor)
Materiał nóg	stalowe rurki, ocynkowana rurka prowadnicy na łożyskach (wzmocniona, rodzina 18xx)
Płyn hydrauliczny	klasy spożywczej
Maks. obciążenie nogi	2500 N (TA18)
Maks. moment gnący	statyczny 400 Nm, dynamiczny 100 Nm
Głębokość ramy	600 mm
Długość poprzeczki	550 / 750 / 950 / 1150 / 1550 mm

Instrukcja montażu

Rama TA2 dostarczana jest w częściach - montaż wymaga podstawowych narzędzi warsztatowych. Poniżej instrukcja montażu w formie PDF i video od producenta.

Pełna instrukcja montażu (PDF): Instrukcja montażu TA (PDF)

Instrukcja montażu w formie video:

Rysunki techniczne

Wszystkie wymiary i informacje techniczne dostępne są w rysunku technicznym udostępnionym poniżej.

Wariant	Rysunek techniczny nogi
Noga TA1840 (skok 400mm, udźwig 2500N) - rama TA2 wszystkie szerokości (600/1000/1200/1600 mm)

Certyfikaty

Producent (Ergoswiss AG) oświadcza, że dla niekompletnej maszyny "hydrauliczny system podnoszenia", obejmującej m.in. wariant z nogą stołu TA, zastosowano i spełniono zasadnicze wymagania Rozporządzenia Maszynowego (UE) 2023/1230, zgodnie z normami zharmonizowanymi EN 1005, EN ISO 12100, EN 55014, EN 60335, EN 60204, EN 61000 i EN 62233.

Produkt spełnia również wymagania dyrektywy 89/391/EWG (bezpieczeństwo i higiena pracy), rozporządzenia 2023/988/UE (ogólne bezpieczeństwo produktów), dyrektywy 2014/30/UE (kompatybilność elektromagnetyczna) oraz dyrektywy 2014/35/UE (niskonapięciowej).

Ważne: ta niekompletna maszyna (rama TA2) może zostać uruchomiona dopiero po stwierdzeniu, że maszyna, w której zostanie zamontowana (czyli gotowe stanowisko z blatem), spełnia wymagania Rozporządzenia Maszynowego (UE) 2023/1230, oraz po zastosowaniu się do instrukcji montażu i obsługi producenta.

Pełna deklaracja (PDF, EN): Deklaracja włączenia maszyny WE - system hydrauliczny
Certyfikat systemu zarządzania jakością: ISO 9001

Modele 3D ramy hydraulicznej TA2 (500 kg)

Projektujesz stanowisko pracy lub integrujesz ramę z własną konstrukcją? Model 3D (format STP) nogi TA1840 (skok 400mm, udźwig 2500N) dostępny jest do pobrania bezpośrednio od producenta:
